제품 설명
설명p이 경우:
패널 레벨 PVD는 패널의 양쪽에 동시에 수행 될 수 있습니다. 그것은 고 효율적이고 시간 절약 과정입니다. 패널 크기는 300mm-600mm 내에서 다양합니다.Ti/Cu는 씨앗 층으로 수행 할 수 있습니다.두께는 0.1-2 미크로미터로 제어됩니다. 균일성은 5%로 제어됩니다. PVD의 정상적인 프로세스 시간 (Ti/Cu:0.1/0.5 um) 는 30 분 이내에 완료 될 수 있습니다. 전형적인 PVD 설명은 아래에 표시 될 수 있습니다.

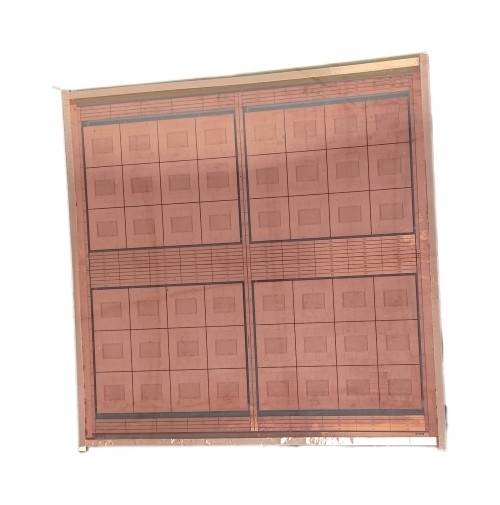

패널 크기:510*515mm
금속: Ti/Cu
필름 두께 균일성: ≤5%
응용 프로그램:
슈퍼 컴퓨팅, 서버, 클라우드 애플리케이션에서 GPU/CPU/AI 칩에 사용됩니다.
경쟁 우위:
1접착용 씨앗 층
2균일성은 5% 이내입니다.
3. Cu와 기판 사이의 좋은 접착력
이 제품에 대한 자세한 내용을 알고 싶습니다
