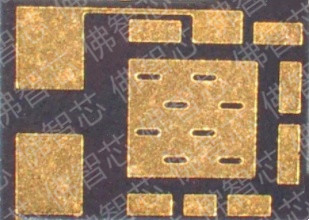

310*320mm 패널 크기 패널 레벨 QFN 낮은 전기 저항

제품 설명

설명p이 경우:

310*320mm 패널 크기,

칩 크기: 0.76*0.61mm

패키지 크기: 2.76*1.97mm

패키지 두께: 360um,

적용: 전력 관리,

프로세스 도입:

오는 웨이퍼는 Cu 포스트 (예를 들어, 50 마이크로 미터) 로 부딪히고, 웨이퍼를 희석하고 찌는 후에 부딪히는 칩을 뽑고 임시 보드에 배치합니다.압축 molding은 칩에 수행됩니다, 그 후 폼 패널의 밀링이 도입됩니다, PVD와 LDI 및 반 첨가 프로세스가 계속됩니다. ABF는 한층 RDL 제조에 사용됩니다. 그 후,TMV는 위층과 하층 연결을 위해 구축됩니다.마지막으로, 최종 프로세스를 위해 표면 처리가 생산됩니다.고객이 제품 요구 사항에 따라 제품을 사용자 정의하고 싶다면 프로세스에 약간의 다양성과 변화가 있습니다..

응용 프로그램:

전력 관리

경쟁 우위:

1,낮은 전기 저항, 예를 들어 0.1,0.2 모흐

2,낮은 전력 소비

3,고효율 열분산

4,얇은 패키지

5,저렴한 가격
